Предлагаем Вашему вниманию один из основных видов
технологического оборудования дробильно-сортировочных заводов и
обогатительных фабрик - КЛАССИФИКАТОРЫ спиральные
Классификация – kmg разделение частиц согласно скорости их
осаждения в жидкости. Эффективно используются различия в
плотности, размере и форме.
Классификаторы спиральные типа КСН (классификатор спиральный с
непогружной спиралью) применяются: для поверочной и
предварительной классификации при измельчении; для разделения
материала на зернистую часть и шламы при обработке руд
гравитационными и флотационными процессами или цианированием;
для выделения отвальных шламов из слива промывочных аппаратов
при промывке россыпных руд; для операции обезвоживания.

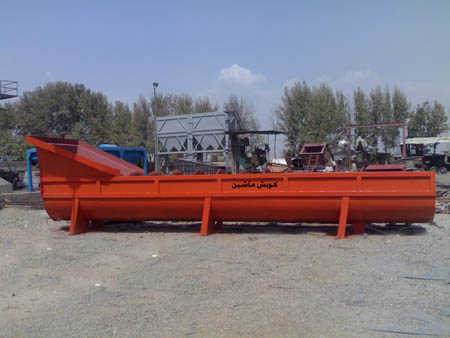

Спиральные классификаторы представляют собой наклонные (под
углом 12-18°) корыта полукруглого сечения, внутри которых
вращаются одна или две спирали.
Спиральный классификатор: 1-корыто; 2-4-соотв. спираль, ее
подъемно-опускной механизм и привод.
Применяются в горно-обогатительном производстве (обогащение руд
черных и цветных металлов), производстве строительных
материалов, минеральных удобрений, на предприятия
металлургической, химической и других отраслей промышленности.
Гидроциклон использует центробежную силу, чтобы ускорить
оседание и произвести эффективное разделение частиц малого
размера. Шламовая суспензия вводится с большой скоростью по
касательной в конический сосуд. Из-за циркулирующего движения
быстрее оседающие, более крупные и более тяжелые частицы
движутся к внешней стене, где скорость самая низкая, и оседают
вниз, тогда как более легкие, меньшие частицы движутся к зоне
низкого давления по оси, где выносятся наверх и следуют затем на
слив. Скорость потока поддерживается такой, что частицы меньше
определенного размера (верхний продукт, или слив), не успевая
оседать, выносятся в виде взвеси из аппарата, а частицы большего
размера (нижний продукт, или пески) оседают на дно корпуса,
подхватываются спиралью и разгружаются в верхней части
классификатора.
Высоту сливного порога изменяют в зависимости от требуемой
крупности частиц в сливе. Регулируя высоту сливного порога
устанавливается крупность зерен выделяемых в слив. Размер зерен
выделяемых в слив составляет 0,15 мм и менее.
Бывают классификаторы с одной или двумя спиралями. Также по
желанию заказчика длина корыта и обороты спирали могут
изменяться.
Техническая характеристика/Модель
КМ 1КСН-7,5х55 КМ 1КСН-12х65 КМ 1КСН-15х82
Диаметр спирали, мм
1200 1400
Длина корыта, мм
5500 7500 9000
Угол наклона корыта, град 18. Производительность, т/ч
по пескам - по сливу 30 96 18.6
Мощность двигателя привода спирали, кВт 11 15
Частота вращения спирали, об/мин 15 20
Масса с электрооборудованием, кг
5500 6500 8000
Габаритные размеры, мм Длина - ширина
Наш завод имеет возможность изготовить спиральные классификаторы
со следующими характеристиками:
• диаметр спирали – до 3000мм; • длина спирали – до 12500мм;
• частота вращения вала спирали – до 8.3 мин¯¹
• мощность электродвигателя привода спирали – до 40кВт;
• масса классификатора без электродвигателя – до 60т;
• габаритные размеры: длина – до 17000мм, ширина – до 7100мм,
высота – до 9000мм.
Применение спиральных классификаторов:
• разделение измельченных руд черных, цветных металлов и
аналогичных материалов по крупности и плотности;
• обесшламливание строительных песков; • обезвоживание пульп.
Рабочие инструменты спиральных классификаторов:
• корыто валы; • спирали; • питающий желоб;
• упорные подшипники; • привод; • подъемное устройство; •
сливной желоб
|
|
