HS10

H.S Series Impact Crushers

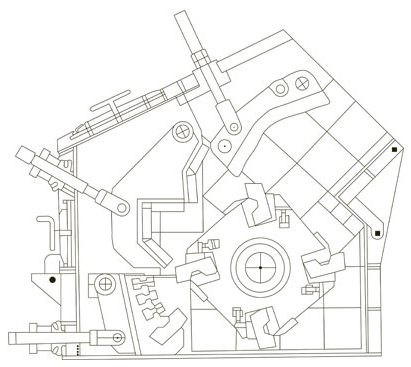

Horizontal shaft HS impact crushers are secondary crushers which utilize rotor impact hammers and impact anvils to achieve high production tonnages and improved aggregate particle shape. The rugged durability and easy maintenance of horizontal shaft impactors ensure less downtime and reduced wear costs for the operators
The crusher housing consists of high quality stress relieved electro-cast steel and is equipped with service doors. The entire housing is equipped with easily replaceable highly wear-resistant lining.
Wear life is greatly increased by using 6 reversible hammers which can be adjusted 3 additional times. Hammers are attached to the rotor by specially designed steel retaining wedges, facilitating easy replacement. Available in single and duel apron design.

Long life and reliable operation provided by reinforced frame and extra heavy-duty shaft and bearing arrangment . Flywheels are dimensioned to reduce load fluctuations, extending motor life

Weight approx

(kg)

Power required

(hp)

Capacity

(ton/h)

Max Feed size

(mm)

Rotor Dia Width

(inch)

MODEL

8500

75-125

80-100

150-350

39×27

H.S 7

17000

125-200

150-180

250-450

39×41

H.S 10

سنگ شکن های ضربه ای اچ اس 10 و 7 کوبش ماشین در تناژ های 120 تا 200 تن در ساعت

نمونه ای از فراییند سنگ شکن

سنگ آهن استخراج شده از معدن به داخل بونکر ( سیلو )اولیه انتقال داده شده می شود. مواد خروجی از بونکر

توسط نوار نقاله زنجیری به داخل سنگ شکن فکی با ظرفیت 850 تن در ریخته می شودماکزیمم ابعاد

خوراک 1000 میلی متر و دانه بندی محصول آن 0 تا 300 میلی متر می باشد. بار خروجی از سنگ شکن

به همراه بار عبور نموده از نوار نقاله زنجیری اول به کمک یک نوار نقاله لاستیکی بر روی نوار نقاله

زنجیری شماره 2 ریخته می شود. مواد از روی نوار نقاله زنجیری شماره 2 به سمت سنگ شکن مخروطی

اول هدایت می شوند.

مواد از طریق نوارنقاله لاستیکی شماره 2 بر روی این سرند با ابعاد چشمه سرند 35 میلیمتر ریخته می شوند

تا مواد ریزتر از حد جدایش وارد سنگ شکن نشوند. مواد درشت تر از 35 میلی متر وارد سنگ شکن

مخروطی می شوند و مواد عبور نموده از سرند به بخش زیر سنگ شکن اضافه می شود.

دانه بندی خوراک ورودی به سنگ شکن مخروطی 35 تا 300 میلی متر ودانه بندی محصول این سنگ

شکن بین 0 تا 75 میلی متر می باشد. محصول سنگ شکن مخروطی به همراه ته ریز سرنه اولیه توسط نوار

نقاله به بخش سنگ شکنهای مخروطی ثانویه انتقال می یابد و توسط دستگاهی به نام تلشکی در دو بونکر

قبل از دو سنگ شکن مخروطی توزیع می شود.

حجم بونکرهای قبل از سرند ها 150 متر مکعب می باشد. مواد از طریق بونکرها به روی سرند ها با ابعاد

چشمه 30 میلیمتر ریخته می شوند.

سرریز سرند به اولین سنگ شکن مخروطی مرحله دوم انتقال داده می شود. دانه بندی خوراک ورودی آن

30 تا 75 میلی متر و دانه بندی محصول این سنگ شکن بین 0 تا 30 میلی متر می باشد.

ته ریز سرند به دومین سنگ شکن مخروطی مرحله دوم انتقال داده می شود. دانه بندی خوراک ورودی

آن 30 تا 75 میلی متر و دانه بندی محصول این سنگ شکن بین 0 تا 30 میلی متر می باشد محصول دو

سنگ شکن توسط نوار نقاله به ساختمان دانه بندی انتقال می یابد.

بخش دانه بندی شامل 5 بونکر و 5 سرند می باشد. حجم بونکرهای قبل از سرند 70 متر مکعب می باشد.

مواد از طریق بونکرها به روی سرند ها ریخته می شود. این سرند ها از نوع لرزان بوده و چشمه این سرند ها

6 میلی متر می باشد. محصول روی سرند 6 تا 30 میلی متر به انبار محصول کوره بلند منتقل می شود و

محصول زیر سرند 0 تا 6 میلی متر انبار آگلومره هدایت می شوند.

در صورتی که فقط محصول آگلومره مد نظر باشد در این صورت بخش روی سرند( 6 تا 30 میلی متر) به

سنگ شکنهای مخروطی برگردانده می شود.__

IMPACT CRUSHER HS

این نوع کوبیت در دو مدل

HS10 و HS7 ساخته می شوند و دارای رگلاژ بوده که تا خروجی 0-6 قابل تنظیم می باشد و درابتدای خطوط سنگ شکن ( خردایش ) به عنوان شن ساز نیز استفاده می شود.

چکشهای دستگاه در 4 لبه کار می کنند که 75-80 درصد آنها قابل مصرف می باشد و با تعویض به موقع نهایت استفاده از دستگاه را می توان برد.

دهانه ی دستگاه به وسیله ی جکهای پیچی باز می شود تا به راحتی چکشها را تعویض نمود بدنه دستگاه از ورقهای آهنی که پوشیده شده از چون ضد سایش به ضخامت 50mm می باشد.

خورندگی کم وطول عمر زیاد از ویژگی های این نوع سنگ شکن هستند.
