ماشینآلات کوبش با دههها تجربه مستمر در طراحی و ساخت تجهیزات خردایش، به عنوان یک تولیدکننده پیشرو در صنایع معدن و آسفالت شناخته میشود. ماشینآلات کوبش با نصب موفقیتآمیز هزاران دستگاه خردکن در سراسر جهان، شهرت قوی برای قابلیت اطمینان، عملکرد و تعالی مهندسی در پروژههای معدنی، راهسازی و کارخانههای آسفالت کسب کرده است.
مقدمه کلی سنگ شکن مخروطی
سنگ شکن مخروطی یکی از تجهیزات اصلی است که در خطوط خردایش برای صنایع معدنی، تولید شن و ماسه و فرآوری مواد معدنی استفاده میشود. این دستگاه با اعمال نیروی فشاری بین مانتل (قطعه متحرک) و کانکیو (قطعه ثابت)، سنگها را خرد میکند و با استفاده از حرکت دورانی شفت اصلی، اندازههای ذرات یکنواخت و کنترلشدهای تولید میکند.
کاربردها
- خردایش ثانویه و ثالثیه در عملیات معدنی
- تولید مصالح سنگی و ساختمانی
- خطوط خردایش شن و ماسه
- خردایش سنگهای سخت و نیمهسخت
انواع سنگ شکن مخروطی
بر اساس تصاویر کاتالوگ، انواع سنگ شکن مخروطی زیر در دسترس هستند:
🔹 سنگ شکن مخروطی استاندارد (Standard Cone Crusher) * مناسب برای کاربردهای خردایش معمولی * طراحی مکانیکی کلاسیک * مدلهای مختلف با توان ثابت (۹۰ کیلووات برای مدلهای ۳۶ اینچی)
🔹 سنگ شکن مخروطی هیدروکون CH-CS (Hydrocone Crusher CH-CS) * مجهز به سیستم هیدرولیک (Hydroset) * تنظیم سریع و دقیق دهانه خروجی * ایمنی بالاتر و کاهش زمان توقف (downtime) * طراحی شده برای کاربردهای صنعتی سنگین
🔹 سنگ شکن مخروطی سری GP (GP Series Cone Crusher) * طراحی سنگ شکن مخروطی با تمرکز بر تولید ظرفیت بالا * مناسب برای خطوط خردایش با تناژ بالا * عملکرد پایدار و مداوم
ویژگیهای مشترک همه مدلها
ویژگیهای زیر در میان تمام مدلهای سنگ شکن مخروطی که در کاتالوگ نشان داده شدهاند، مشترک هستند:
- شفت عمودی اصلی مقاوم و سنگین
- لاینرهای مانتل و کانکیو مقاوم در برابر سایش
- سیستم آببندی گرد و غبار (رینگ آببندی گرد و غبار – Dust Seal Ring)
- بلبرینگها و بوشهای صنعتی
- طراحی شده برای عملیات مداوم در خطوط خردایش
- خروجی با ظرفیت بالا و اندازه محصول یکنواخت

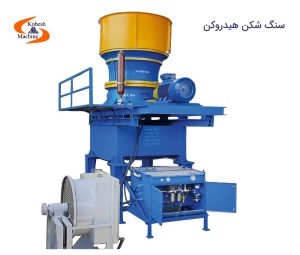

سری سنگ شکن هیدروکون CH-CS – تولید کننده تخصصی تجهیزات خردایش
سری سنگ شکن هیدروکون CH-CS، یک سنگ شکن مخروطی هیدرولیکی است که توسط ما، به عنوان تولید کننده، برای خردایش با ظرفیت بالا و کنترل دقیق خروجی طراحی شده است.
ویژگیهای ساختاری (تولید شده در کارخانه ما)
- بدنه فولادی سنگین و مستحکم
- سیستم هیدرولیک یکپارچه (Hydroset)
- بوشهای اکسنتریک با استحکام بالا
- رینگ آببندی گرد و غبار برای محافظت
- سیستم شفت پینیون و گیربکس صنعتی
نحوه عملکرد و مشخصات فنی – تولید شده توسط متخصصین ما
مکانیزم عملکرد مواد از بالای سنگ شکن وارد شده و بین مانتل (کلاهک متحرک) و کانکیو (کاسه ثابت) فشرده میشوند. شفت اصلی به صورت نامتعارف حرکت کرده و نیروی فشاری لازم برای خرد کردن مواد را ایجاد میکند. سیستم هیدرولیکی تعبیه شده، امکان تنظیم سریع دهانه خروجی و حفاظت در برابر بار اضافه را فراهم میآورد.
مشخصات ساختاری (تولید شده در کارخانه ما)
- سیستم تنظیم دهانه خروجی هیدرولیکی
- بلبرینگهای صنعتی مقاوم و مستحکم
- فریم و ساختار پایه تقویت شده
- انتقال قدرت از طریق موتور و شفت پینیون

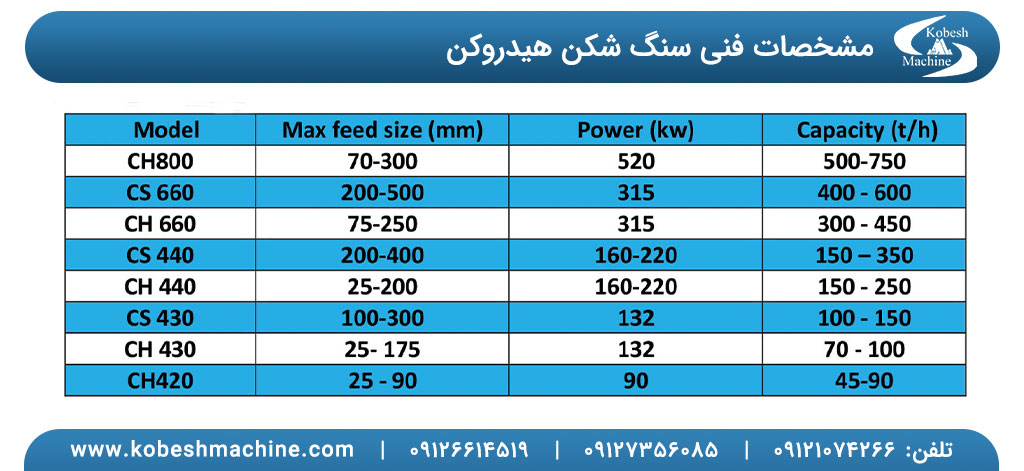

جدول مشخصات فنی سنگ شکن هیدروکون سری CH-CS
جدول مشخصات فنی سنگ شکن هیدروکون سری CH-CS، طیف وسیعی از مدلها را با ظرفیتها و توانهای مختلف به نمایش میگذارد که نشاندهنده طراحی صنعتی سنگین آن است. حداکثر اندازه ورودی در این مدلها از ۲۵ میلیمتر تا ۵۰۰ میلیمتر متغیر است، در حالی که توان مورد نیاز از ۹۰ کیلووات تا ۵۲۰ کیلووات متفاوت است. ظرفیت تولید نیز طیف گستردهای از ۴۵ تا ۷۵۰ تن در ساعت را پوشش میدهد. این مشخصات به وضوح نشان میدهد که سری CH-CS برای پروژههای معدنی در مقیاس بزرگ و خطوط خردایش با ظرفیت بالا مهندسی شده و از طریق سیستم هیدرولیکی خود، عملکردی پایدار و قابل تنظیم را تحت شرایط عملیاتی متنوع ارائه میدهد.

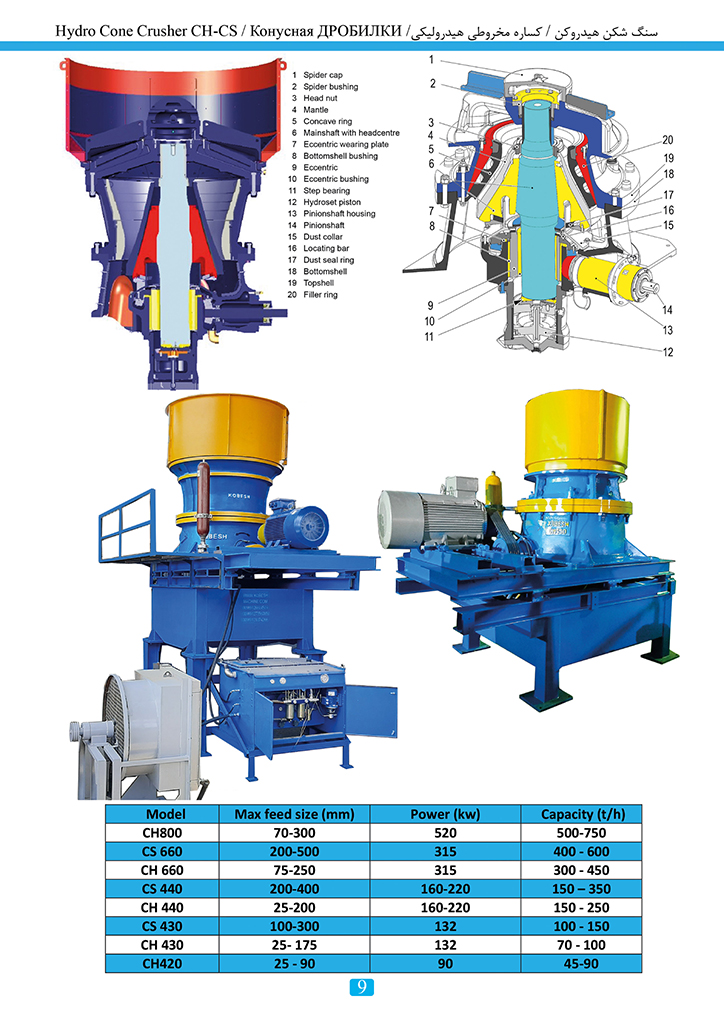

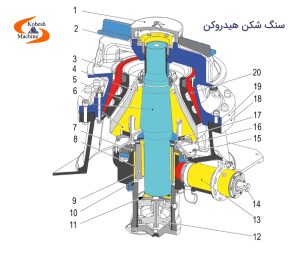

اجزای سنگ شکن هیدروکون سری CH-CS
- کلاهک عنکبوتی (Spider Cap)
- بوش عنکبوتی (Spider Bushing)
- مهره هد (Head Nut)
- مانتل (Mantle)
- حلقه کانکیو (Concave Ring)
- شفت اصلی با مرکز هد (Main Shaft with Head Center)
- صفحه سایش اکسنتریک (Eccentric Wearing Plate)
- بوش پوسته پایینی (Bottom Shell Bushing)
- اکسنتریک (Eccentric)
- بوش اکسنتریک (Eccentric Bushing)
- یاتاقان پلهای (Step Bearing)
- پیستون هیدروسِت (Hydroset Piston)
- محفظه شفت پینیون (Pinion Shaft Housing)
- شفت پینیون (Pinion Shaft)
- یقه گرد و غبار (Dust Collar)
- میله موقعیتیاب (Locating Bar)
- حلقه آببند گرد و غبار (Dust Seal Ring)
- پوسته پایینی (Bottom Shell)
- پوسته بالایی (Top Shell)
- حلقه پرکننده (Filler Ring)
پروژهها
سنگ شکنهای هیدروکون سری CH-CS به طور گسترده در موارد زیر استفاده میشوند:
- پروژههای معدنی سنگ آهن
- خطوط تولید شن و ماسه
- کارخانجات خردایش صنعتی در مقیاس بزرگ
به لطف ظرفیت بالا و عملکرد پایدارشان، این سنگ شکنها گزینهای ارجح برای پروژههای سنگین محسوب میشوند.
شرکت ماشینسازی کوبش نمادی از دوام، بهرهوری بالا و سرمایهگذاری امن صنعتی است.
تماس برای مشاورههای تخصصی:
برای دریافت مشاوره فنی سفارشی، بررسی مدلهای با ظرفیت بالا و انتخاب راهحلی متناسب با مقیاس سرمایهگذاری خود، لطفاً مستقیماً با تیم اجرایی ما تماس حاصل فرمایید.
مدیر فروش: ۰۹۱۲۶۶۱۴۵۱۹ (علیپور)
مدیر تحقیق و توسعه و مهندسی: ۰۹۱۲۳۶۵۷۷۹۰ (علیپور)(24/7)
تخصص ما آماده است تا شما را از ارزیابی فنی تا انتخاب نهایی تجهیزات برای پروژههای بزرگ و بینالمللی یاری رساند. قدرت خردایش را در دست بگیرید — آینده پروژه خود را تضمین کنید.
