ماشینآلات کوبش با دههها تجربه مستمر در طراحی و ساخت تجهیزات خردایش، به عنوان یک تولیدکننده پیشرو در صنایع معدن و آسفالت شناخته میشود. ماشینآلات کوبش با نصب موفقیتآمیز هزاران دستگاه خردکن در سراسر جهان، شهرت قوی برای قابلیت اطمینان، عملکرد و تعالی مهندسی در پروژههای معدنی، راهسازی و کارخانههای آسفالت کسب کرده است.
سنگ شکن مخروطی
سنگ شکن مخروطی یکی از تجهیزات اصلی در خطوط خردایش برای صنایع معدنی، تولید شن و ماسه، و فرآوری مواد معدنی به شمار میرود. این دستگاه با اعمال نیروی فشاری بین مانتل (بخش متحرک داخلی) و کانکِیو (بخش ثابت خارجی)، و با استفاده از حرکت دورانی شفت اصلی، سنگها را خرد کرده و اندازههای ذرات یکنواخت و کنترلشده تولید میکند.
کاربردها
- خردایش ثانویه و ثالثیه در عملیات معدنی
- تولید مصالح ساختمانی، شن و ماسه
- خطوط خردایش شن و ماسه
- خردایش سنگهای سخت و نیمهسخت
انواع سنگ شکن مخروطی
بر اساس اطلاعات موجود، انواع سنگ شکن مخروطی که در دسترس هستند عبارتند از:
🔹 سنگ شکن مخروطی استاندارد (Standard Cone Crusher) * مناسب برای کاربردهای خردایش معمولی * طراحی مکانیکی کلاسیک * مدلهای متنوع با توان ثابت (۹۰ کیلووات برای مدلهای ۳۶ اینچی)
🔹 سنگ شکن مخروطی هیدروکون (Hydro Cone Crusher CH-CS) * مجهز به سیستم هیدرولیک (هیدروسِت) * تنظیم سریع و دقیق ابعاد خروجی * ایمنی بالاتر و کاهش زمان توقف * طراحی شده برای کاربردهای صنعتی سنگین
🔹 سنگ شکن مخروطی سری GP (GP Series Cone Crusher) * طراحی سنگ شکن با تمرکز بر تولید با ظرفیت بالا * مناسب برای خطوط خردایش با تناژ بالا * عملکرد پایدار و پیوسته
ویژگیهای مشترک تمامی مدلها
ویژگیهای زیر در تمامی مدلهای سنگ شکن مخروطی که در کاتالوگ نمایش داده شدهاند، مشترک است:
- شفت عمودی سنگین: شفت اصلی عمودی دستگاه، استحکام و دوام بالایی دارد.
- لاینرهای مقاوم به سایش (مانتل و کانکیو): بخشهای داخلی مانتل و کانکیو از موادی ساخته شدهاند که در برابر سایش بسیار مقاوم هستند و عمر طولانی دارند.
- سیستم آببندی ضد گرد و غبار (Dust Seal Ring): این سیستم از ورود گرد و غبار به داخل دستگاه جلوگیری میکند و به حفظ سلامت قطعات کمک مینماید.
- یاتاقانها و بوشهای صنعتی: از یاتاقانها و بوشهای با کیفیت صنعتی استفاده شده که برای تحمل بارهای سنگین و عملیات مداوم طراحی شدهاند.
- طراحی شده برای کار مداوم در خطوط خردایش: این سنگ شکنها برای فعالیت پیوسته در خطوط فرآوری و خردایش مواد معدنی بهینه شدهاند.
- خروجی با ظرفیت بالا و اندازه یکنواخت محصول: دستگاه قادر است حجم زیادی ماده را خرد کرده و محصولاتی با اندازههای کاملاً یکنواخت تولید کند.
سنگ شکن مخروطی ۳۶ اینچی
سنگ شکن مخروطی ۳۶ اینچی، یکی از تجهیزات کلیدی تولیدی ما است که در مراحل خردایش ثانویه و ثالثیه در کارخانههای تولید شن و ماسه کاربرد حیاتی دارد. این دستگاه که بر اساس مکانیزم خردایش فشاری عمل میکند، برای خرد کردن سنگهای سخت و نیمهسخت طراحی شده است. سنگ شکن ما، محصولی با دانهبندی یکنواخت و کاملاً کنترلشده ارائه میدهد که به طور قابل توجهی کیفیت نهایی شن و ماسه را ارتقا میبخشد.
ویژگیهای ساختاری – تولید شده در کارخانه ما
- طراحی صنعتی سنگین: با فریمی مستحکم از فولاد و بدنهای مقاوم.
- استفاده از لاینرهای مقاوم به سایش (مانتل و کانکیو): قطعات داخلی دستگاه از موادی با دوام بالا در برابر سایش ساخته شدهاند.
- سیستم هیدروسِت (Hydroset): برای تنظیم دقیق و آسان دهانه خروجی.
- سیستم حفاظت هیدرولیکی خودکار: در برابر ورود مواد غیرقابل خردایش.
- شفت اصلی با استحکام کششی بالا: تضمین کننده دوام و پایداری در کارکرد.
- یاتاقانها و بوشهای بادوام: برای عملیاتی پایدار و طولانی مدت.
- لرزش کم و عملکرد روان: به لطف پایه نصب شده با لرزهگیرهای لاستیکی.
- مناسب برای تولید شن و ماسه با کیفیت بالا: محصول نهایی مطابق با استانداردهای کیفی.
توضیحات مکانیزم عملکرد – ساخت مهندسان ما
در سنگ شکن مخروطی، خردایش از طریق اعمال فشار بین مانتل (قسمت متحرک) و کانکیو (قسمت ثابت) صورت میگیرد. شفت اصلی به صورت نامتقارن (eccentrically) دوران میکند و باعث میشود مانتل به کانکیو نزدیک و از آن دور شود. مواد از بالا وارد دستگاه شده و در مسیر پایین آمدن، در مراحل متعددی خرد میشوند تا به اندازه مطلوب برسند. سیستم هیدروسِت امکان تنظیم سریع و دقیق دهانه خروجی را فراهم کرده و کنترل مؤثری بر دانهبندی محصول نهایی ارائه میدهد.
مشخصات فنی – محصول کارخانه ما
- نوع سنگ شکن: مخروطی
- اندازه: ۳۶ اینچ
- روش خردایش: فشاری
- نوع نصب: ثابت (Stationary)
- سیستم تنظیم: هیدرولیک (هیدروسِت)
- کاربرد: کارخانههای تولید شن و ماسه و خطوط خردایش و دانهبندی
مروری بر مشخصات فنی و محدوده عملکرد

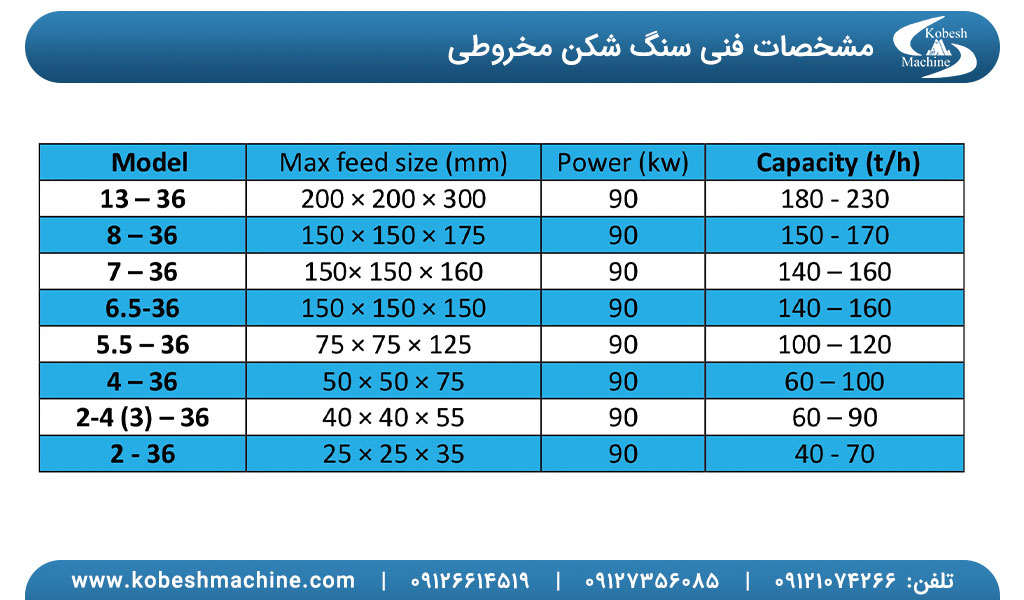

جدول مشخصات فنی زیر، تطبیقپذیری بالای عملیاتی سنگ شکن مخروطی ۳۶ اینچی را نشان میدهد و به کاربران امکان میدهد تا مناسبترین مدل را بر اساس نیازهای خط خردایش خود انتخاب کنند. همانطور که در جدول مشخص است، علیرغم توان ثابت ۹۰ کیلووات در تمام مدلها، ظرفیت تولید بسته به اندازه خوراک ورودی و تنظیمات دستگاه، از ۴۰ تا ۲۳۰ تن در ساعت متغیر است. این نشان میدهد که با تنظیم دهانه ورودی و فاصله خروجی، میتوان از این سنگ شکن به طور مؤثر برای طیف وسیعی از کاربردها، از خردایش ریز تا عملیات با ظرفیت بالا، استفاده کرد. علاوه بر این، حداکثر اندازه خوراک ورودی از ۲۵ × ۲۵ × ۳۵ میلیمتر تا ۲۰۰ × ۲۰۰ × ۳۰۰ میلیمتر متغیر است که به وضوح انعطافپذیری و سازگاری این سنگ شکن مخروطی را برای پروژههای مختلف معدنی و صنعتی برجسته میکند.
توضیحات اجزاء

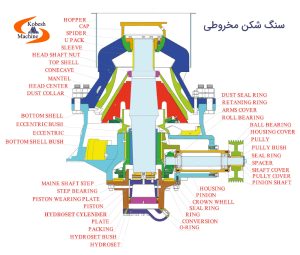

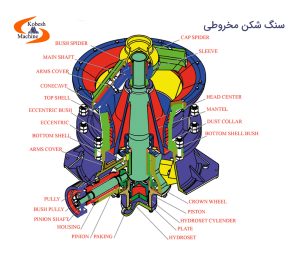

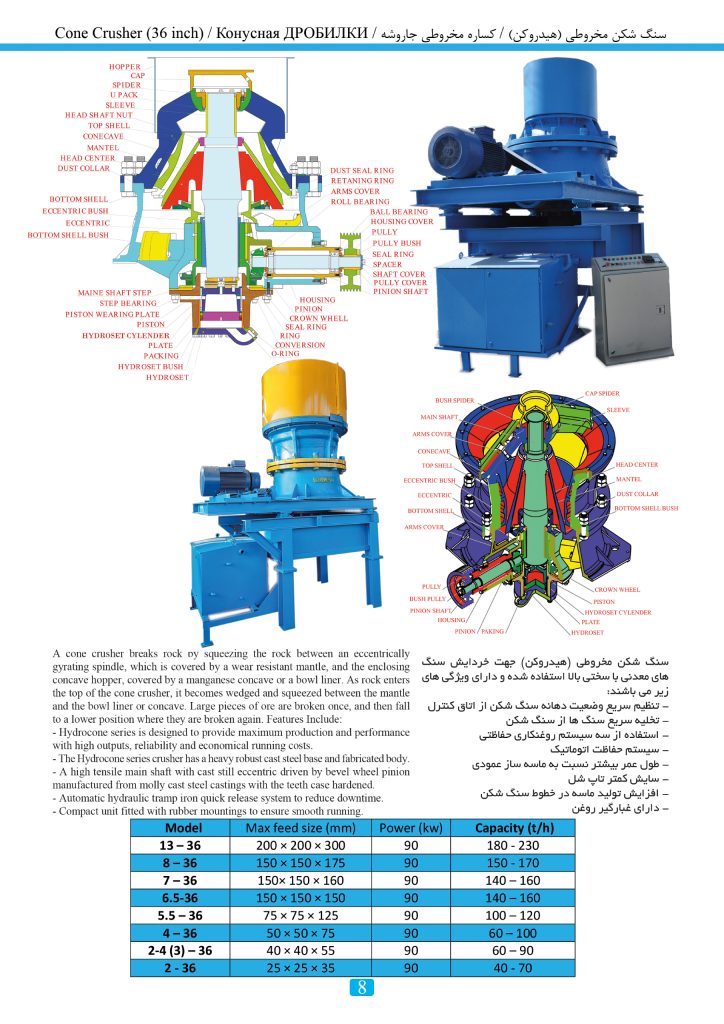

بر اساس نماهای مقطعی و انفجاری نشان داده شده در کاتالوگ، اجزای اصلی عبارتند از:
مانتل (Mantle) قطعه سایش متحرک مخروطی که مسئول اصلی عملیات خردایش است.
کانکیو (Concave / Bowl Liner) لاینر یا پوشش ثابت در داخل بدنه سنگ شکن که مواد در مقابل آن فشرده میشوند.
شفت اصلی (Main Shaft) شفت مرکزی که حرکت غیرمتقارن (eccentric) را به مانتل منتقل میکند.
بوش غیرمتقارن (Eccentric Bush) حرکت غیرمتقارن مورد نیاز برای فرآیند خردایش را ایجاد میکند.
سیلندر هیدروسِت (Hydroset Cylinder) برای تنظیم دهانه خروجی و محافظت در برابر بار اضافی استفاده میشود.
یاتاقانها و بوشها (Bearings and Bushings) شامل یاتاقانهای پلهای، بوشهای پوسته و یاتاقانهای غلتکی برای کاهش اصطکاک و افزایش عمر مفید.
سیستم درزگیر گرد و غبار و یقه گرد و غبار (Dust Seal and Dust Collar System) مانع از ورود گرد و غبار و آلایندهها به اجزای داخلی میشود.
توضیحات پروژه
سنگ شکن مخروطی ۳۶ اینچی به طور گسترده در پروژههای خردایش ثانویه و ثالثیه در کارخانههای تولید مصالح سنگی مورد استفاده قرار گرفته است. این دستگاه با محدوده ظرفیت ۴۰ تا ۲۳۰ تن در ساعت، توان ثابت موتور ۹۰ کیلووات و تنظیمات خروجی قابل تنظیم، برای پروژههایی که نیاز به دانهبندی دقیق و عملکرد مطمئن در طولانی مدت دارند، کاملاً مناسب است.
کاربردهای معمول عبارتند از:
- ** معادن سنگ سخت**
- خطوط تولید شن و ماسه و مصالح سنگی
- کارخانههای بتن و آسفالت
- خطوط درجهبندی و خردایش صنعتی
شرکت ماشینسازی کوبش نمادی از دوام، بهرهوری بالا و سرمایهگذاری امن صنعتی است.
تماس برای مشاورههای تخصصی:
برای دریافت مشاوره فنی سفارشی، بررسی مدلهای با ظرفیت بالا و انتخاب راهحلی متناسب با مقیاس سرمایهگذاری خود، لطفاً مستقیماً با تیم اجرایی ما تماس حاصل فرمایید.
مدیر فروش: ۰۹۱۲۶۶۱۴۵۱۹ (علیپور)
مدیر تحقیق و توسعه و مهندسی: ۰۹۱۲۳۶۵۷۷۹۰ (علیپور)(24/7)
تخصص ما آماده است تا شما را از ارزیابی فنی تا انتخاب نهایی تجهیزات برای پروژههای بزرگ و بینالمللی یاری رساند. قدرت خردایش را در دست بگیرید — آینده پروژه خود را تضمین کنید.
