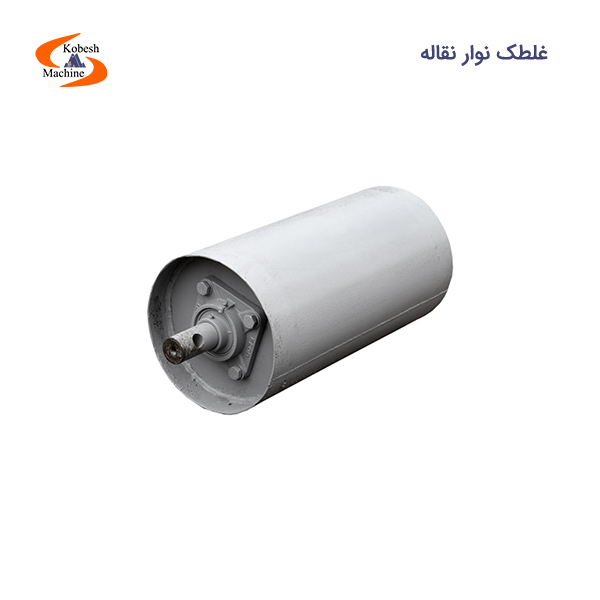

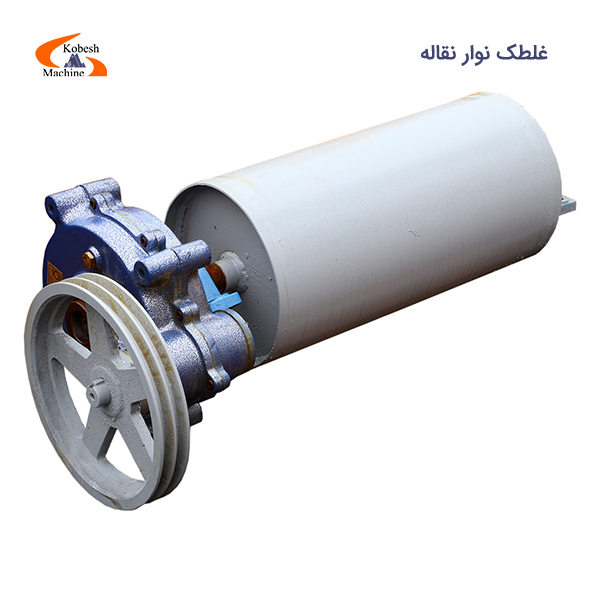

غلطک‌ نوار نقاله : راهنمای جامع عملکرد، انتخاب و نگهداری

 ۳. طراحی و ساخت غلطک‌ها: مهندسی دقت و استحکام

طراحی و ساخت غلطک‌های نوار نقاله یک فرآیند مهندسی دقیق است که هدف آن دستیابی به دوام بالا، عملکرد بهینه و قابلیت اطمینان در شرایط کاری متنوع است. انتخاب مواد، نوع پوشش‌ها، ابعاد و رعایت استانداردها، همگی در کیفیت نهایی غلطک نقش حیاتی دارند.

• ۳.۱. جنس مواد: انتخاب پایه برای دوام قلب هر غلطک، مواد اولیه آن است که باید بتوانند تنش‌ها، سایش و شرایط محیطی را تحمل کنند.

  • لوله‌های فولادی:

    • نوع ورق: معمولاً از ورق‌های فولادی نورد سرد یا گرم استفاده می‌شود. انتخاب نوع ورق به ضخامت مورد نیاز و مقاومت لازم بستگی دارد.
    • ضخامت: ضخامت دیواره لوله بر اساس قطر غلطک، بار وارده و کاربرد آن تعیین می‌شود. غلطک‌های با قطر بیشتر یا برای حمل بارهای سنگین‌تر، نیاز به دیواره ضخیم‌تری دارند.
    • پوشش‌ها: برای محافظت در برابر خوردگی و سایش، لوله‌های فولادی ممکن است با پوشش‌هایی مانند گالوانیزه گرم، رنگ اپوکسی یا پوشش‌های پودری الکترواستاتیک محافظت شوند.
  • بلبرینگ‌ها و کاسه نمدهای (Seals) مورد استفاده:

    • بلبرینگ‌ها: قلب متحرک غلطک، بلبرینگ‌ها هستند که حرکت روان آن را تضمین می‌کنند. معمولاً از بلبرینگ‌های شیاری عمیق (Deep Groove Ball Bearings) یا بلبرینگ‌های با رولرهای کروی (Spherical Roller Bearings) بسته به بار و سرعت استفاده می‌شود. کیفیت بلبرینگ مستقیماً بر عمر و کارایی غلطک تأثیر می‌گذارد.
    • کاسه نمدها (Seals): نقش حیاتی بلبرینگ‌ها را در برابر نفوذ گرد و غبار، آب، مواد شیمیایی و سایر آلاینده‌ها محافظت می‌کنند. انواع مختلفی از کاسه نمدها، از جمله کاسه نمدهای چندلایه، لاستیکی و فلزی، بسته به شرایط محیطی و نوع آلاینده‌ها به کار می‌روند.
  • شفت‌ها و نحوه اتصال آن‌ها: شفت، نیروی گشتاور را منتقل کرده و به عنوان محور چرخش عمل می‌کند. این شفت‌ها معمولاً از فولادهای آلیاژی با استحکام بالا ساخته می‌شوند. نحوه اتصال شفت به لوله غلطک نیز بسیار مهم است؛ روش‌های رایج شامل پرس کردن (Press Fit)، جوشکاری یا استفاده از پین و خار (Keyed Shaft) است که باید از استحکام کافی برای تحمل تنش‌ها برخوردار باشد.

• ۳.۲. پوشش‌ها: لایه‌های محافظ و کارایی پوشش‌ها علاوه بر محافظت از بدنه اصلی غلطک، می‌توانند خواص کاربردی آن را نیز بهبود بخشند.

  • پوشش‌های لاستیکی:

    • مقاومت در برابر سایش: لاستیک‌های با کیفیت بالا، مقاومت فوق‌العاده‌ای در برابر سایش ناشی از تماس با نوار و مواد نشان می‌دهند.
    • چسبندگی: در برخی کاربردهای خاص، لایه‌های لاستیکی با الگوهای خاص، به چسبندگی بهتر نوار و جلوگیری از لغزش کمک می‌کنند. همچنین، در غلطک‌های ضربه‌گیر، لاستیک به جذب انرژی ضربه کمک شایانی می‌کند.
  • پوشش‌های سرامیکی: این پوشش‌ها برای کاربردهای بسیار خاص و در محیط‌هایی با سایش شدید یا دمای بالا مورد استفاده قرار می‌گیرند. سختی بالای سرامیک، مقاومت فوق‌العاده‌ای در برابر سایش ایجاد می‌کند، اما هزینه و شکنندگی آن نیز بیشتر است.
  • پوشش‌های ضد زنگ: در محیط‌های خورنده یا مرطوب، از پوشش‌های خاص ضد زنگ مانند استنلس استیل یا پوشش‌های اپوکسی چند لایه برای جلوگیری از خوردگی بدنه فولادی غلطک استفاده می‌شود.

• ۳.۳. ابعاد و اندازه‌ها: تناسب با نیاز سیستم ابعاد غلطک‌ها باید با دقت بر اساس طراحی کلی سیستم نوار نقاله و نوع مواد حمل‌شونده تعیین شوند.

  • قطر، طول، و ضخامت دیواره غلطک‌ها:

    • قطر: قطر غلطک بر مقاومت آن در برابر خمش و همچنین بر شعاع انحنای نوار تأثیر می‌گذارد. قطرهای استاندارد معمولاً در بازه‌های مشخصی قرار دارند (مثلاً ۱۵۹ میلی‌متر، ۱۷6 میلی‌متر، ۲۰3 میلی‌متر و…).
    • طول: طول غلطک معمولاً کمی بلندتر از عرض نوار است تا از خارج شدن نوار از روی غلطک جلوگیری شود.
    • ضخامت دیواره: همانطور که قبلاً ذکر شد، ضخامت دیواره بر استحکام و دوام غلطک تأثیرگذار است و با توجه به بار و قطر انتخاب می‌شود.
  • استانداردها و مشخصات فنی: ساخت غلطک‌ها باید مطابق با استانداردهای صنعتی معتبر (مانند استانداردهای ISO، CEMA یا استانداردهای ملی) صورت گیرد. این استانداردها الزامات مربوط به ابعاد، تلرانس‌ها، مواد، استحکام، نوع بلبرینگ‌ها، آب‌بندی و روش‌های تست را مشخص می‌کنند تا از کیفیت و قابلیت اطمینان محصولات اطمینان حاصل شود.

۴. انتخاب غلطک مناسب: کلید بهره‌وری و طول عمر سیستم

انتخاب صحیح غلطک‌ها، یکی از مهم‌ترین گام‌ها در طراحی و نگهداری سیستم نوار نقاله است. غلطک نامناسب نه تنها عملکرد سیستم را مختل می‌کند، بلکه می‌تواند منجر به سایش زودهنگام نوار، افزایش مصرف انرژی و خرابی‌های پرهزینه شود. درک عوامل مؤثر در انتخاب، به ما کمک می‌کند تا بهترین گزینه را برای نیازهای خاص خود بیابیم.

• ۴.۱. عوامل مؤثر در انتخاب:

  • نوع ماده حمل شونده:

    • ذرات ریز و گرد و غبار: نیاز به غلطک‌هایی با آب‌بندی قوی (Seals) برای جلوگیری از نفوذ ذرات ریز به بلبرینگ‌ها دارند. همچنین، غلطک‌های با روکش نرم‌تر ممکن است برای کاهش تجمع گرد و غبار مناسب‌تر باشند.
    • ذرات درشت و سنگلاخ: این مواد به غلطک‌های ضربه‌گیر (Impact Idlers) در نقاط بارگیری نیاز دارند تا از آسیب به نوار و غلطک جلوگیری شود. همچنین، غلطک‌های با استحکام بالاتر و قطر بیشتر ممکن است برای تحمل وزن این مواد ترجیح داده شوند.
    • مواد چسبنده (مانند گل و لای یا برخی مواد معدنی): غلطک‌هایی با سطوح صاف‌تر یا با قابلیت خودتمیزشوندگی (مانند غلطک‌های با شیارهای خاص یا روکش‌های نچسب) برای جلوگیری از انباشت مواد و کاهش نیاز به تمیزکاری مداوم، انتخاب می‌شوند.
    • مواد ساینده (مانند ماسه یا سنگ‌های معدنی تیز): در این شرایط، غلطک‌های با روکش‌های بسیار مقاوم در برابر سایش، مانند لاستیک‌های سخت یا حتی پوشش‌های سرامیکی در موارد خاص، حیاتی هستند. انتخاب بلبرینگ‌های با کیفیت بالا و آب‌بندی عالی نیز در این سناریوها ضروری است.
  • ظرفیت و وزن نوار نقاله: هرچه وزن مواد حمل شونده و نوار بیشتر باشد، غلطک‌ها باید از استحکام (ضخامت دیواره، قطر) و ظرفیت تحمل بار بالاتری برخوردار باشند. این امر به ویژه در مورد غلطک‌های ساده (Carry Idlers) که بیشترین بار را تحمل می‌کنند، اهمیت دارد.
  • سرعت نوار: سرعت‌های به بلبرینگ‌های با کیفیت و سیستم خنک‌کاری مناسب (در صورت نیاز) دارد.
  • محیط کاری:

    • دما: دماهای بسیار بالا یا پایین می‌توانند بر عملکرد بلبرینگ‌ها و خواص لاستیک تأثیر بگذارند. انتخاب گریس مناسب برای بلبرینگ‌ها و مواد مقاوم در برابر حرارت یا سرما ضروری است.
    • رطوبت و آب: در محیط‌های مرطوب یا مستعد شستشو، غلطک‌ها باید دارای آب‌بندی (Sealing) بسیار خوبی باشند تا از نفوذ آب به بلبرینگ‌ها و ایجاد خوردگی جلوگیری شود. استفاده از غلطک‌های با پوشش‌های ضد زنگ نیز توصیه می‌شود.
    • گرد و غبار: همانطور که در مورد مواد ریز گفته شد، آب‌بندی مؤثر بلبرینگ‌ها و جلوگیری از تجمع گرد و غبار روی غلطک‌ها، از اولویت‌هاست.
  • نوع سیستم نوار نقاله:

    • سیستم افقی: معمولاً نیاز به غلطک‌های ساده و برگشتی استاندارد دارد.
    • سیستم شیب‌دار: در این سیستم‌ها، علاوه بر غلطک‌های استاندارد، ممکن است نیاز به غلطک‌های ویژه‌ای برای هدایت بهتر نوار در شیب، یا غلطک‌های قوی‌تر برای تحمل نیروی جاذبه باشد. غلطک‌های خودتنظیم (Training Idlers) نیز در این سیستم‌ها بسیار مفید هستند.
  • ۴.۲. اهمیت سیستم بالانس غلطک‌ها: بالانس بودن غلطک‌ها، یعنی توزیع یکنواخت وزن در اطراف محور چرخش، برای عملکرد صحیح و طول عمر سیستم حیاتی است. غلطک‌های نامتوازن (Unbalanced) در سرعت‌های بالا، ارتعاشات شدید ایجاد می‌کنند که این ارتعاشات:

    • باعث سایش زودرس بلبرینگ‌ها و نوار نقاله می‌شوند.
    • صدای نامطلوبی تولید می‌کنند.
    • به سایر اجزای سازه نوار نقاله آسیب می‌رسانند.
    • مصرف انرژی را افزایش می‌دهند. بنابراین، اطمینان از بالانس بودن غلطک‌ها، چه در مرحله ساخت و چه در هنگام نصب و نگهداری، یک استاندارد ضروری است.

۵. نصب و نگهداری غلطک‌ها: تضمین عملکرد بهینه و طول عمر

نصب صحیح و نگهداری منظم غلطک‌ها، نقشی حیاتی در عملکرد روان، کارآمد و طولانی‌مدت سیستم نوار نقاله ایفا می‌کند. بی‌توجهی به این جنبه‌ها می‌تواند منجر به خرابی‌های ناگهانی، افزایش هزینه‌های تعمیر و کاهش بهره‌وری شود.

• ۵.۱. نکات کلیدی در نصب:

  • تراز بودن و هم‌راستایی غلطک‌ها (Alignment): این مهم‌ترین جنبه نصب است. هرگونه عدم تراز بودن غلطک‌ها، چه در راستای افقی (نسبت به هم) و چه در راستای عمودی (نسبت به صفحه نوار)، باعث انحراف نوار (Mistracking)، سایش نامتوازن نوار و غلطک‌ها، افزایش مصرف انرژی و استهلاک زودرس بلبرینگ‌ها می‌شود. توصیه می‌شود از ابزار دقیق برای اطمینان از هم‌راستایی کامل غلطک‌ها استفاده شود.
  • فاصله مناسب بین غلطک‌ها (Idler Spacing): فاصله بین غلطک‌ها باید بر اساس ظرفیت باربری، نوع نوار و محاسبات مهندسی تعیین شود. فاصله کم، باعث افزایش اصطکاک و مصرف انرژی می‌گردد، در حالی که فاصله زیاد، باعث افتادگی بیش از حد نوار و احتمال آسیب به آن یا مواد حمل شونده می‌شود. در نقاط بارگیری، فاصله غلطک‌ها معمولاً کمتر در نظر گرفته می‌شود تا پایداری نوار را افزایش دهد.
  • محافظت از بلبرینگ‌ها در حین نصب: هنگام نصب، از ضربه زدن مستقیم به بلبرینگ‌ها یا کاسه نمدها باید خودداری شود. همچنین، اطمینان حاصل کنید که هیچ‌گونه آلودگی یا جسم خارجی وارد محفظه بلبرینگ نشود. در صورت نیاز به اعمال نیرو، این کار باید از طریق حلقه داخلی یا خارجی بلبرینگ و با ابزار مناسب انجام گیرد.

• ۵.۲. روش‌های نگهداری:

  • بازرسی دوره‌ای: این بازرسی‌ها باید به صورت منظم (روزانه، هفتگی یا ماهانه بسته به شدت کار) انجام شوند.

    • گوش دادن به صدا: صداهای غیرعادی مانند صدای خراشیدن، تق‌تق یا زوزه می‌تواند نشان‌دهنده خرابی بلبرینگ، عدم بالانس یا وجود مانع باشد.
    • بررسی لرزش: لرزش بیش از حد غلطک‌ها نشان‌دهنده مشکلات بالانس، خرابی بلبرینگ یا عدم هم‌راستایی است.
    • مشاهده سایش: بررسی بصری سطح غلطک‌ها و بلبرینگ‌ها برای یافتن علائم سایش نامتوازن، خوردگی یا آسیب‌دیدگی.
  • روانکاری (در صورت نیاز): بسیاری از غلطک‌های مدرن دارای بلبرینگ‌های مهر و موم شده (Sealed) با گریس مادام‌العمر هستند و نیاز به روانکاری مجدد ندارند. با این حال، در سیستم‌های خاص یا غلطک‌های قدیمی‌تر، روانکاری منظم طبق دستورالعمل سازنده، برای اطمینان از عملکرد صحیح بلبرینگ‌ها و افزایش طول عمر آن‌ها ضروری است. استفاده از گریس مناسب و مقدار صحیح آن حائز اهمیت است.
  • تعویض غلطک‌های فرسوده: هنگامی که بازرسی‌ها نشان‌دهنده سایش شدید، خرابی بلبرینگ یا عدم بالانس غیرقابل جبران باشد، تعویض غلطک باید در اسرع وقت انجام شود. تأخیر در تعویض می‌تواند منجر به آسیب بیشتر به نوار و سایر اجزا شود.
  • اهمیت تمیز نگه داشتن غلطک‌ها: تجمع مواد (مانند گرد و غبار، گل و لای، یا مواد حمل شونده) بر روی سطح غلطک‌ها می‌تواند باعث انحراف نوار، افزایش اصطکاک، سایش نامتوازن و حتی گیر کردن نوار شود. تمیزکاری منظم غلطک‌ها، به ویژه در قسمت‌های برگشتی، به حفظ عملکرد بهینه سیستم کمک شایانی می‌کند.

۶. مشکلات رایج و راه‌حل‌ها: تشخیص سریع، رفع مؤثر

درک مشکلات متداولی که ممکن است برای غلطک‌ها و سیستم نوار نقاله رخ دهد، به اپراتورها و تکنسین‌ها کمک می‌کند تا با تشخیص سریع و اعمال راه‌حل‌های مناسب، از بروز خسارات بیشتر جلوگیری کنند.

• ۶.۱. انحراف نوار (Mistracking):

  • علل:

    • نصب نادرست: عدم تراز بودن غلطک‌های حامل یا برگشتی، مهم‌ترین علت انحراف نوار است.
    • سایش نامتوازن: اگر یک طرف نوار یا غلطک‌ها بیشتر از طرف دیگر سایش داشته باشد، نوار به سمت ناحیه با سایش کمتر منحرف می‌شود.
    • بارگیری نامناسب: بارگیری مواد در یک سمت نوار (Off-center loading) باعث می‌شود نوار به سمت محل بارگیری شده منحرف شود.
    • آلودگی غلطک‌ها: تجمع مواد بر روی یک سمت غلطک می‌تواند باعث انحراف نوار شود.
    • ساختار تسمه نوار: وجود آسیب یا ناهمواری در خود تسمه نوار.
  • راه‌حل‌ها:

    • تنظیم غلطک‌های خودتنظیم (Training Idlers): این غلطک‌ها به طور خودکار نوار را به سمت مرکز هدایت می‌کنند. اطمینان از عملکرد صحیح و تنظیم مناسب آن‌ها.
    • بررسی و تصحیح تراز غلطک‌ها: بازرسی دقیق هم‌راستایی تمام غلطک‌ها و اصلاح هرگونه انحراف.
    • اصلاح نحوه بارگیری: اطمینان از بارگیری متقارن مواد در مرکز نوار.
    • تمیزکاری منظم غلطک‌ها: حذف هرگونه آلودگی انباشته شده.

• ۶.۲. سایش زودهنگام (Premature Wear):

  • علل:

    • مواد ساینده: حمل مداوم مواد با ذرات تیز و ساینده بدون استفاده از غلطک‌های مقاوم.
    • بارگذاری بیش از حد: تحمل وزن یا ضربه بیش از ظرفیت طراحی غلطک‌ها.
    • عدم روانکاری کافی: در سیستم‌هایی که نیاز به روانکاری دارند، کمبود آن باعث افزایش اصطکاک و سایش بلبرینگ‌ها می‌شود.
    • سرعت بالای نوار: سرعت بیش از حد می‌تواند باعث سایش زودرس شود، به خصوص اگر غلطک‌ها بالانس نباشند.
    • نفوذ آلودگی: ورود گرد و غبار و ذرات ریز به بلبرینگ‌ها.
  • راه‌حل‌ها:

    • انتخاب غلطک مقاوم‌تر: استفاده از غلطک‌هایی با روکش‌های سخت‌تر، بلبرینگ‌های با کیفیت‌تر و آب‌بندی بهتر.
    • بهبود نحوه بارگیری: کاهش ارتفاع سقوط مواد و استفاده از غلطک‌های ضربه‌گیر در نقاط بارگیری.
    • کنترل سرعت نوار: در صورت امکان، کاهش سرعت یا اطمینان از بالانس بودن غلطک‌ها در سرعت‌های بالا.
    • بازرسی و تعویض منظم بلبرینگ‌ها و کاسه نمدها.

• ۶.۳. توقف چرخش (Stalling) یا صداهای غیرعادی:

  • علل:

    • خرابی بلبرینگ: گیر کردن یا یاتاقان زدن بلبرینگ یکی از شایع‌ترین دلایل است.
    • گرفتگی: تجمع مواد به قدری زیاد شده که مانع چرخش آزاد غلطک می‌شود.
    • عدم بالانس شدید: لرزش و ارتعاش شدید ناشی از عدم بالانس می‌تواند باعث توقف یا ایجاد صداهای گوش‌خراش شود.
    • نیروی خارجی: برخورد غلطک با مانع یا سازه.
    • تنش بیش از حد نوار: در موارد نادر، تنش بیش از حد نوار می‌تواند مقاومت زیادی در برابر چرخش ایجاد کند.
  • راه‌حل‌ها:

    • تعویض فوری بلبرینگ: در صورت تشخیص خرابی بلبرینگ.
    • تمیزکاری کامل غلطک و اطراف آن: حذف هرگونه مانع یا مواد انباشته شده.
    • بالانس مجدد یا تعویض غلطک: در صورت تأیید مشکل عدم بالانس.
    • بررسی مسیر نوار: اطمینان از عدم وجود مانع فیزیکی در مسیر حرکت غلطک‌ها.
