راهنمای جامع توری سرند در صنایع معدنی و سنگ‌شکن

نگاهی عمیق به انواع توری سرند، جنس‌ها، کاربردها، اصول نگهداری و افزایش عمر مفید

توری سرند یکی از مهم‌ترین و پرمصرف‌ترین قطعات مصرفی در خطوط خردایش و دانه‌بندی مواد معدنی است که نقش حیاتی در تفکیک و طبقه‌بندی مواد ایفا می‌کند . سرندها به عنوان قلب تپنده خطوط دانه‌بندی، با استفاده از توری سرند مواد را بر اساس اندازه جدا کرده و محصولات با دانه‌بندی مشخص تولید می‌کنند .

قطعات سرند به ویژه توری‌ها، به دلیل تماس مستقیم با مواد و سایش مداوم، نیاز به بازرسی دوره‌ای و تعویض به‌موقع دارند. شناخت دقیق انواع توری سرند، جنس‌های مصرفی، اصول نگهداری و انتخاب صحیح توری، نقش حیاتی در افزایش بهره‌وری خط تولید، کاهش هزینه‌های تعمیرات و بهبود کیفیت محصول نهایی ایفا می‌کند .

در این مقاله، به صورت جامع به بررسی انواع توری سرند، جنس‌های مختلف (فلزی، پلی‌یورتان، لاستیکی)، کاربردها، اصول نگهداری و نکات کلیدی برای خرید و افزایش طول عمر این قطعه حیاتی می‌پردازیم.

آشنایی با سرند و نقش توری در آن

سرند دستگاهی است که برای جداسازی و دانه‌بندی مواد معدنی در ابعاد مختلف استفاده می‌شود . این دستگاه با ایجاد ارتعاش، مواد را بر روی سطح توری سرند به حرکت درآورده و ذرات ریزتر از چشمه‌های توری عبور کرده و ذرات درشت‌تر روی توری باقی می‌مانند .

توری سرند در واقع قلب این فرآیند است و کیفیت آن تأثیر مستقیم بر:

· دقت دانه‌بندی
· ظرفیت خط تولید
· کیفیت محصول نهایی
· هزینه‌های نگهداری و تعویض

انواع توری سرند بر اساس جنس

۱. توری سرند فلزی (سیمی)

توری سرند فلزی رایج‌ترین نوع توری است که از جنس فولاد فنر، فولاد منگنزی و فولاد ضد سایش ساخته می‌شود . این توری‌ها به دلیل قیمت مناسب و در دسترس بودن، کاربرد گسترده‌ای دارند .

ویژگی‌ها:

· عمر مفید: معمولاً ۴ تا ۵ ماه (بسته به نوع مواد و سختی آن)
· جنس: فولاد فنر، فولاد منگنزی، فولاد ضد سایش
· مزایا: قیمت مناسب، تنوع در اندازه چشمه، قابلیت تعمیر
· معایب: عمر کوتاه‌تر نسبت به توری پلی‌یورتان، حساسیت به خوردگی

کاربردها:

· معادن شن و ماسه
· خطوط خردایش سنگ‌های نرم تا نیمه سخت
· صنایع ساختمانی و راه‌سازی

۲. توری سرند پلی‌یورتان

توری سرند پلی‌یورتان از مواد پلیمری با مقاومت سایشی بالا ساخته می‌شود و به عنوان جایگزین مدرن توری‌های فلزی محسوب می‌گردد .

ویژگی‌ها:

· عمر مفید: ۳ تا ۵ برابر توری فلزی
· مقاومت سایشی: بسیار بالا
· مقاومت در برابر خوردگی: عالی
· وزن: سبک‌تر از توری فلزی
· صدا: کاهش نویز تا ۵۰٪ نسبت به توری فلزی

مزایا:

· عمر طولانی‌تر
· کاهش توقفات خط تولید
· دانه‌بندی دقیق‌تر
· مقاومت در برابر رطوبت و مواد شیمیایی
· نصب آسان‌تر

معایب:

· قیمت بالاتر نسبت به توری فلزی
· حساسیت به دمای بالا
· عدم قابلیت تعمیر در صورت پارگی

کاربردها:

· معادن با مواد ساینده و سخت
· خطوط شستشوی شن و ماسه (مقاومت در برابر آب)
· صنایع غذایی و شیمیایی
· پروژه‌های با نیاز به دقت بالا

۳. توری سرند لاستیکی

توری سرند لاستیکی از جنس لاستیک مقاوم ساخته شده و برای کاربردهای خاص مانند مواد چسبنده و مرطوب مناسب است .

ویژگی‌ها:

· انعطاف‌پذیری: بالا
· مقاومت در برابر ضربه: عالی
· کاهش صدا: بسیار مؤثر

مزایا:

· مناسب برای مواد چسبنده و مرطوب (گرفتن توری را کاهش می‌دهد)
· کاهش نویص قابل توجه
· مقاومت در برابر سایش خوب
· عمر نسبتاً طولانی

معایب:

· دقت دانه‌بندی کمتر نسبت به توری فلزی و پلی‌یورتان
· قیمت متوسط

کاربردها:

· معادن با رطوبت بالا
· خطوط تولید کود و مواد آلی
· صنایع بازیافت

۴. توری سرند فولادی ضد سایش

توری سرند فولادی ضد سایش از آلیاژهای خاص با مقاومت سایشی بالا ساخته می‌شود و برای سخت‌ترین شرایط کاری طراحی شده است .

ویژگی‌ها:

· عمر مفید: بیشتر از توری فلزی معمولی
· مقاومت سایشی: بالا
· قیمت: بالاتر از توری فلزی معمولی

کاربردها:

· معادن سنگ‌آهن، مس و طلا
· خردایش سنگ‌های فوق‌سخت (بازالت، گرانیت)
· خطوط تولید با ظرفیت بالا

انواع توری سرند بر اساس روش تولید

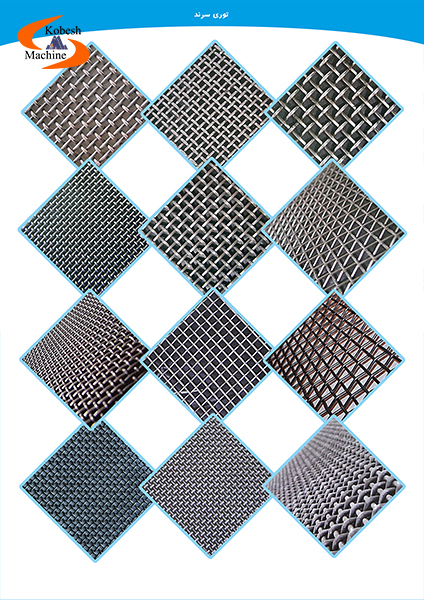

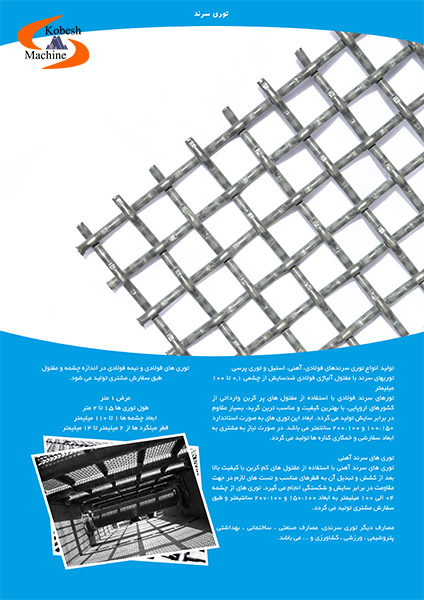

۱. توری سرند بافته شده (Woven Wire Mesh)

این نوع توری با بافتن سیم‌های فلزی به صورت تار و پود تولید می‌شود و رایج‌ترین نوع توری سرند است .

ویژگی‌ها:

· چشمی‌های مربعی یا مستطیلی
· انعطاف‌پذیری خوب
· قابلیت تولید در ابعاد مختلف
· قیمت مناسب

۲. توری سرند پانچ شده (Punched Plate)

این نوع توری از ورق‌های فلزی با سوراخ‌های پانچ شده تولید می‌شود و برای کاربردهای سنگین مناسب است .

ویژگی‌ها:

· استحکام بسیار بالا
· عمر طولانی
· مناسب برای مواد بسیار ساینده
· قیمت بالاتر

۳. توری سرند سیم جوشی (Welded Mesh)

این نوع توری با جوش دادن سیم‌ها به یکدیگر در نقاط تماس تولید می‌شود و استحکام بالایی دارد .

ویژگی‌ها:

· استحکام بالا
· دقت دانه‌بندی خوب
· قیمت متوسط

انواع چشمه (مش) توری سرند

اندازه چشمه توری سرند بر اساس نیاز خط تولید و نوع محصول تعیین می‌شود :

۱. چشمه مربعی (Square Opening)

رایج‌ترین نوع چشمه است که برای دانه‌بندی استاندارد استفاده می‌شود .

کاربردها:

· تولید شن و ماسه استاندارد
· خطوط عمومی دانه‌بندی

۲. چشمه مستطیلی (Slot Opening)

این نوع چشمه برای مواد با رطوبت بالا و مواد چسبنده مناسب است و احتمال گرفتگی توری را کاهش می‌دهد .

کاربردها:

· مواد مرطوب و چسبنده
· خطوط شستشو

۳. چشمه مثلثی و خاص

برای کاربردهای خاص و مواد با ویژگی‌های منحصر به فرد استفاده می‌شود .

کاربردها:

· دانه‌بندی دقیق
· صنایع خاص معدنی

قطعات جانبی سرند

علاوه بر توری سرند، قطعات دیگری نیز در دستگاه سرند نقش مهمی دارند :

۱. موتور ویبره (Vibrator Motor)

موتور ویبره ایجاد ارتعاش در سرند را بر عهده دارد و نیروی لازم برای حرکت مواد روی توری را تأمین می‌کند .

۲. فنر سرند (Spring)

فنرهای سرند نقش تعلیق و جذب ارتعاشات را دارند و از انتقال لرزش به سازه اصلی جلوگیری می‌کنند .

۳. طبقات سرند (Decks)

طبقات سرند قاب‌هایی هستند که توری‌ها روی آن‌ها نصب می‌شوند. سرندها معمولاً در انواع ۲ طبقه، ۳ طبقه و ۴ طبقه ساخته می‌شوند .

۴. شاسی سرند (Frame)

شاسی سرند نگه‌دارنده تمام قطعات است و باید از استحکام بالایی برخوردار باشد .

۵. کف‌کش سرند (Screener Pan)

کف‌کش سرند برای جمع‌آوری مواد عبور کرده از توری و هدایت آن به خروجی استفاده می‌شود .

راهنمای خرید توری سرند

نکات کلیدی در خرید توری سرند:

۱. جنس توری

· مواد نرم و کم‌ساینده: توری فلزی معمولی مناسب است
· مواد سخت و ساینده: توری پلی‌یورتان یا فولاد ضد سایش
· مواد مرطوب و چسبنده: توری لاستیکی یا چشمه مستطیلی

۲. اندازه چشمه (مش)

بر اساس دانه‌بندی مورد نیاز محصول نهایی انتخاب می‌شود :

· برای ماسه ریز: ۲-۶ میلیمتر
· برای شن نخودی: ۶-۱۲ میلیمتر
· برای شن بادامی: ۱۲-۲۵ میلیمتر
· برای شن اورسایز: بالای ۲۵ میلیمتر

۳. ابعاد توری

توری باید دقیقاً متناسب با ابعاد سرند (طول، عرض و ضخامت) ساخته شود :

· ابعاد استاندارد سرندها: از ۴×۱.۵ متر تا ۶×۲ متر
· ضخامت توری: بر اساس وزن مواد و شدت سایش

۴. روش تولید

· مواد سبک و عمومی: توری بافته شده
· مواد سنگین و ساینده: توری پانچ شده یا سیم جوشی

۵. برند و کیفیت

· خرید از تولیدکنندگان معتبر
· بررسی استانداردهای تولید
· درخواست گارانتی و خدمات پس از فروش

عواملی که بر قیمت توری سرند تأثیر می‌گذارند:

· جنس مواد اولیه (فولاد، پلی‌یورتان، لاستیک)
· روش تولید (بافته شده، پانچ شده، سیم جوشی)
· ابعاد و ضخامت توری
· اندازه چشمه
· برند تولیدکننده
· نرخ ارز و شرایط بازار

اصول نگهداری و افزایش عمر توری سرند

علائم هشدار دهنده برای تعویض توری:

۱. پارگی یا شکستگی توری: باعث عبور مواد درشت از توری و آلودگی محصول می‌شود
۲. کش آمدگی توری: کاهش دقت دانه‌بندی
۳. گرفتگی چشمه‌ها: کاهش ظرفیت خط تولید
۴. سایش بیش از حد: کاهش ضخامت سیم‌ها و افزایش احتمال پارگی
۵. کاهش راندمان سرند: نشانه خرابی یا فرسودگی توری

نکات طلایی برای افزایش عمر توری سرند:

۱. بازرسی روزانه: بررسی توری از نظر پارگی، کش آمدگی و گرفتگی

۲. تمیز کردن منظم: جلوگیری از تجمع مواد در چشمه‌ها (به ویژه در مواد مرطوب)

۳. تنظیم کشش توری: توری باید با کشش مناسب نصب شود (نه خیلی شل، نه خیلی سفت)

۴. تغذیه یکنواخت: جلوگیری از ریزش ناگهانی مواد سنگین روی توری

۵. انتخاب جنس مناسب: انتخاب توری متناسب با نوع مواد (سایندگی، رطوبت، دما)

۶. نصب صحیح: استفاده از قطعات نگه‌دارنده مناسب و اتصالات استاندارد

۷. بررسی سیستم ارتعاش: تنظیم صحیح موتور ویبره و فنرها

استانداردهای کیفیت توری سرند

برای اطمینان از کیفیت توری سرند، موارد زیر باید بررسی شوند :

استانداردهای بین‌المللی:

· استاندارد ASTM E11: برای توری‌های آزمایشگاهی و صنعتی
· استاندارد ISO 9044: برای توری‌های صنعتی
· استاندارد DIN 4197: برای توری‌های فلزی

آزمون‌های کیفی:

۱. آزمون سایش: بررسی مقاومت توری در برابر سایش
۲. آزمون کشش: بررسی استحکام مکانیکی
۳. آزمون دانه‌بندی: بررسی دقت چشمه‌ها
۴. بازرسی چشمی: بررسی یکنواختی بافت و عدم عیوب ظاهری

جمع‌بندی و توصیه‌های نهایی

چک‌لیست مدیریت توری سرند در معدن:

۱. شناسایی نیازها: تعیین جنس و اندازه چشمه بر اساس نوع مواد و محصول

۲. موجودی استراتژیک: نگهداری حداقل ۲-۳ توری یدکی از هر اندازه در انبار

۳. برنامه تعویض دوره‌ای: تهیه تقویم تعویض بر اساس ساعت کارکرد و میزان سایش

۴. همکاری با تأمین‌کننده معتبر: برقراری ارتباط بلندمدت با تولیدکننده

۵. آموزش پرسنل: آموزش اپراتورها و تعمیرکاران برای تشخیص زودهنگام مشکلات

۶. پایش مستمر: بررسی روزانه وضعیت توری و ثبت ساعات کارکرد

سخن پایانی

توری سرند به عنوان یکی از مهم‌ترین قطعات مصرفی در خطوط خردایش و دانه‌بندی، نقش حیاتی در کیفیت محصول نهایی و بهره‌وری خط تولید دارد. انتخاب صحیح جنس و اندازه چشمه، همراه با نگهداری مناسب، می‌تواند عمر مفید توری را تا چندین برابر افزایش داده و هزینه‌های تعمیرات و توقفات خط تولید را به شدت کاهش دهد .

سرمایه‌گذاری بر روی توری سرند با کیفیت، نه یک هزینه، بلکه اقدامی هوشمندانه برای تضمین تداوم تولید، کاهش توقفات ناخواسته و افزایش سودآوری است .
